低壓高效的開關電源電路設計
時間:2022-05-27 08:18:48 點擊次數:7950

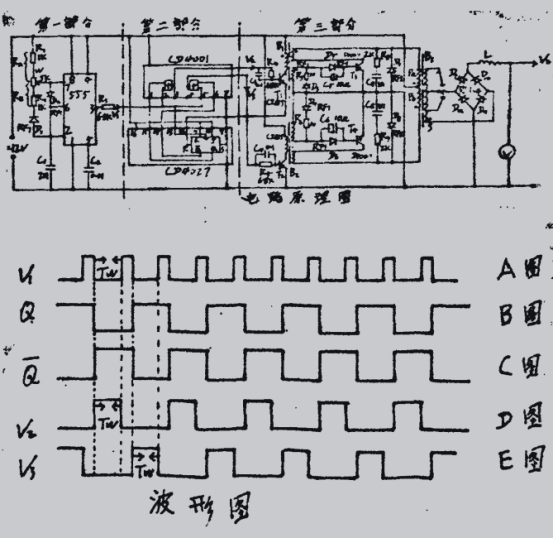

下面這個開關電源,輸人電壓12(電瓶)、輸出直流電壓從幾伏至幾百伏連續可調,輸出功率可達幾百瓦,它的效率可達90%以上。整個電路共分三大部分,如電路原理圖所示,各部分功用和原理如下。



第一部分:這部分是用555定時器接成一個多諧振蕩器,發生占空比可調頻率為40千赫茲的超音頻矩形波。充電時刻常數由RC抉擇,充電時V,輸出高電平。放電時刻常數由CR抉擇,放電時V輸出低電平,寬度為Tw,輸出脈沖占空比為q=RA/RA+Rb。圖AV1的輸出波形。

第二部分:這部分是由JK觸發器CD4027(只用一個y和四個輸入或非門CD4001(只用2)組成。這部分電路完成脈沖信號的邏輯關系。V作為K觸發器的時鐘信號。每當時鐘信號的下降沿到來時,JK觸發器的Q端和Q端電平都將發生反轉,如圖B和圖C。因為或非門的2角和5角信號為V1角信號為Q.6角信號為Q,咱們曉得或非門只要輸人端一起為低電平常.輸出才為高電平。所以3角輸出波形V如圖D.4角輸出波形V,如圖E,它們的脈沖寬度為Tw

第三部分:這部分是雙驅動變壓器推挽變換器,主變壓器B,原邊繞組接成推挽方式,副邊繞組接滿足波橋式整流方式R8C7C8R9,為阻容緩沖電路,D7D8T3T4關斷時供給溝通通路。T1T2供給一定的操控電流.操控變壓器B1B2接成正導游通正反應驅動,這樣有利于T3T4導通與關斷時下降沿和上升沿陡峭。R5D3R6D4的效果是當T1T2截止時存儲在線圈中的能量通過D3D4消耗在電阻凡和R6上,避免發生寄生振蕩使T3T4關斷時再次導通。

因為驅動電路效果,兩上功率開關管T3T4替換導通,當T3導通時, Vs加到h原邊上,全部帶端為正,這時T4的集電極通過變壓器耦協效果接受2Vs的電壓,副邊繞組S“."為正,電流流經D10D12到負載上。開關管導通期間,原邊電流隨時刻而添加,導通時刻由多諧振蕩器輸出低電平寬度TW抉擇。T3關斷時因為原邊能量的存儲和漏電感的緣由T3的集電極電壓將升高,通過變壓器PaPb耦合,T4集電極電壓下降,當下降低于0.7伏時,能量恢復二極管D8將導通,把反激能量一部分反應到電源中去,一起還有另一部分能量通過變壓器傳送給輸出電路oC5-D5,的效果是當脈沖到來時有電流流過C5D5T5基極,C5被充電,因為二級管的特性C5,被鉗位在0.7伏,當脈沖曩昔后T3發射結有一個0.7伏的負壓,這個負壓榜首能使T3,快速關斷,第二可以確保T3在關斷期間不因為有低于0.7V的噪聲信號而再次導通,第三在T4關斷期間反激電流不會流過T3bC結,而只能流過D7。使用占空比制將有一個死區時刻,兩個開關管都關斷的穩態階段。在此期間輸出扼流圈L將有一個堅持電流續流回路,兩管關斷一段時刻后,T4將導通,完成一個作業周期輸出電壓由下式抉擇:



因為此電路作業頻率較高、所以主變壓器的死心可以較小,原邊與副邊線圈可以較少。挑選恰當電壓可以直接點亮節日燈,電子日光燈,節能燈等,運用起來很便利。
