開關電源作業的原理，如何規劃講和剖析實用開關電源，是每個電源工程師必會的入門知識。
一、特種二極管

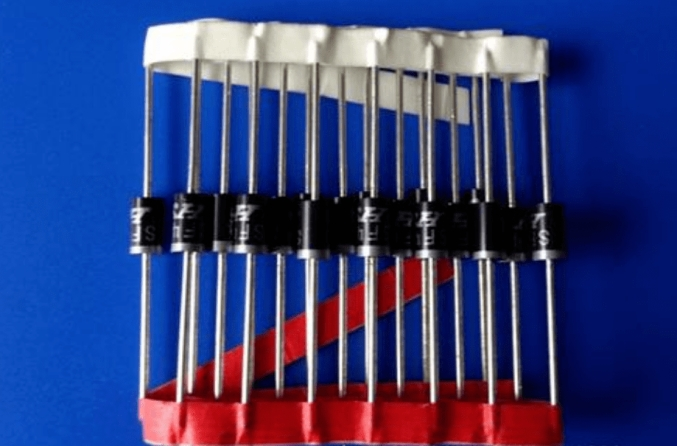

1.快恢復二極管(FRD)-快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降為0.6V~1V，正向電流為幾安培至幾千安培，反向峰值電壓可達幾百伏特至幾千伏特，可用作開關電源中的輸出整流管、一次側鉗位維護電路的阻塞二極管。
▲快恢復二極管(FRD)
2.超快恢復二極管(SRD)-超快恢復二極管則是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間可低至幾十納秒，可用作開關電源適配器輸出整流管、阻塞二極管、反應電路中的整流管。
▲超快恢復二極管(SRD)

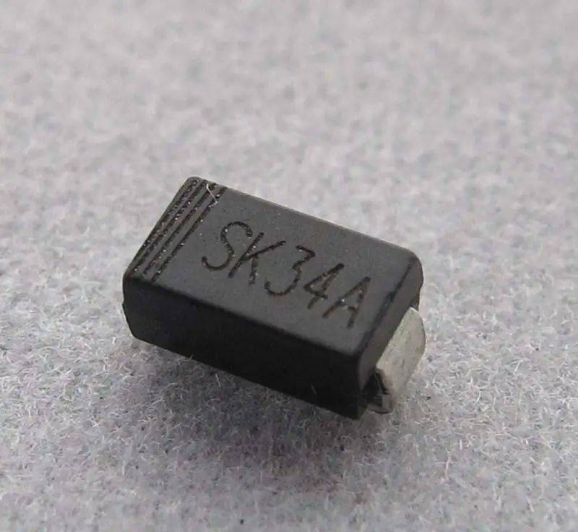

3.肖特基二極管(SBD)-全稱為肖特基勢壘二極管，它歸于低電壓、低功耗、大電流、超高速半導體功率器材，其反向恢復時間可小到幾納秒，正向導通壓降僅為0.4V左右，整流電流可達幾十至幾百安培。特別合適做開關電源充電器低壓輸出電路中的整流二極管、續流二極管。
▲肖特基二極管(SBD)

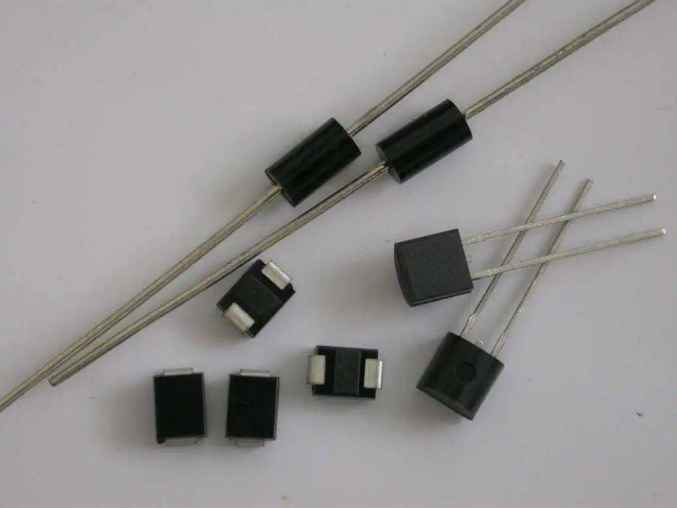

4.瞬變變壓仰制二極管(TVS)-亦稱瞬態電壓仰制器，其響應速度極快、鉗位電壓穩定，是一種新式過電壓維護器材，可用來維護開關電源PWM集成電路、MOS功率器材以及其他對電壓敏感的半導體器材。
▲瞬變變壓仰制二極管(TVS)
5.雙向觸發二極管(DIAC)-亦稱二端溝通器材，常與晶閘管配套運用，構成開關電源變壓器輸出過電壓維護電路。
▲雙向觸發二極管(DIAC)
二、特種電阻器

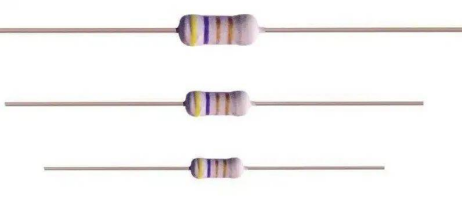

1.熔斷電阻器(FR)-熔斷電阻器亦稱穩妥電阻器或可熔斷電阻器，它兼有電阻器和熔斷器的功用，熔斷電流從幾十毫安到幾十安培，熔斷時間為幾秒至幾十秒。
▲熔斷電阻器(FR)

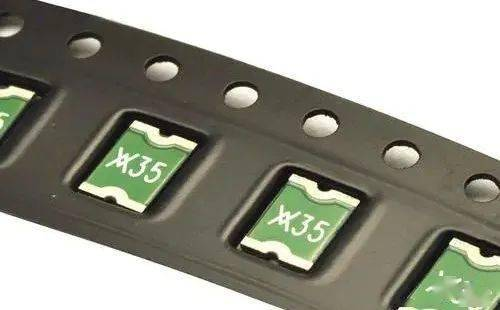

2.自恢復熔絲管(RF)-亦稱自恢復穩妥絲，具有可自動復原的功能，反復運用，不需要修理替換。
▲自恢復熔絲管(RF)

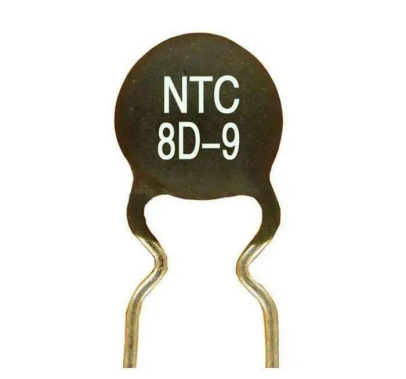

3.軟發動電阻-它歸于負溫度系數熱敏電阻(NTCR),其特點時標稱阻值低(僅為1Ω~47Ω)、額定功率高(10~500W)、作業電流大(1~10A),合適作開關電源適配器的發動維護元件。
▲軟發動電阻

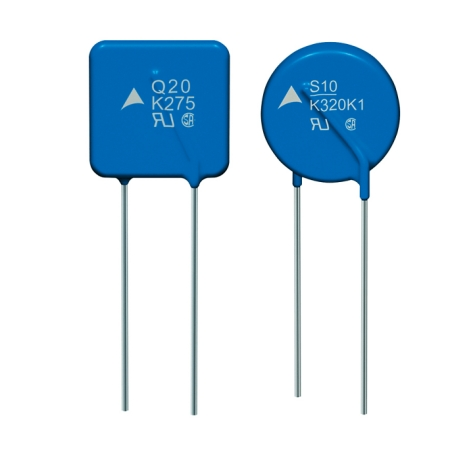

4.壓敏電阻器(VSR)-作業電壓范圍寬(6V~3000V,分若干檔)，對過電壓脈沖響應速度快(幾納秒至幾十納秒)，耐沖擊電流的才能很強(可達100A~20Ka),漏電流小(低于幾微安至幾十微安)，電阻溫度系數低(小于0.05%/℃)，價格低廉。
可構成開關電源適配器的過電壓維護電路、防雷擊維護電路、消除火花電路、浪涌電壓吸收回路等。
5.數字電位器(DCP)-與可調式開關穩壓器配套運用，構成可編程開關穩壓器。
▲數字電位器(DCP)
三、晶閘管

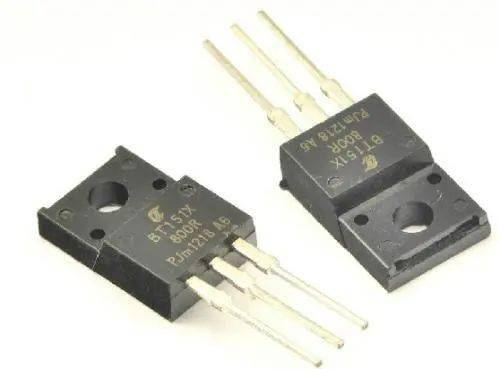

1.單向晶閘管(SCR)-與雙向觸發二極管配套運用，構成過開關電源適配器的電壓維護電路。
▲單向晶閘管(SCR)

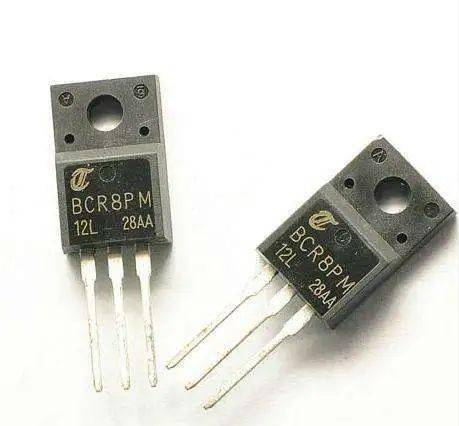

2.雙向晶閘管(TRIAC)-可構成開關電源溝通輸入側的過電壓維護電路。
▲雙向晶閘管(TRIAC)
四、其他

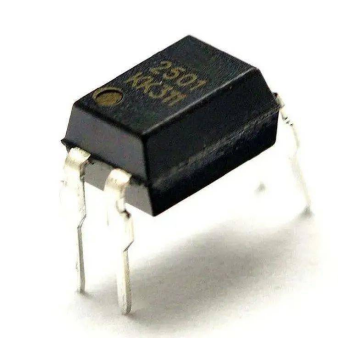

1.光耦合器：線性光耦合器的電流傳輸比(CTR)與直流輸入電流(If)的特性曲線具有良好的線性度。在傳輸小信號時，能使輸出與輸入呈線性關系，合適構成精細開關電源中的光藕反應電路，并實現二次側與一次側的阻隔。
▲光耦

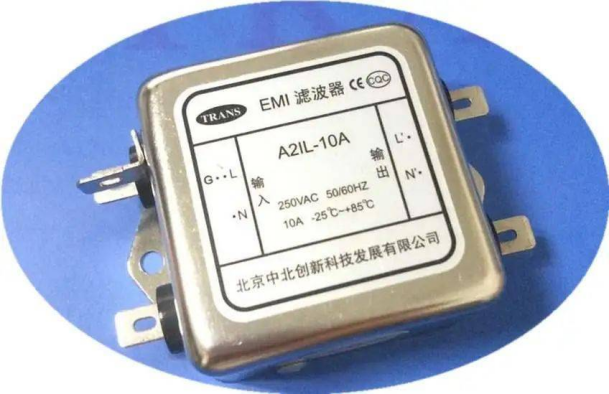

2.濾波器：亦稱EMI濾波器，它歸于雙向射頻濾波器，一方面能濾除從溝通線引入的外部電磁攪擾;
另一方面還可防止開關電源適配器向外部宣布噪聲攪擾，能顯著提高開關電源適配器的抗攪擾才能，并使開關電源契合電磁兼容性(EMC)規范。

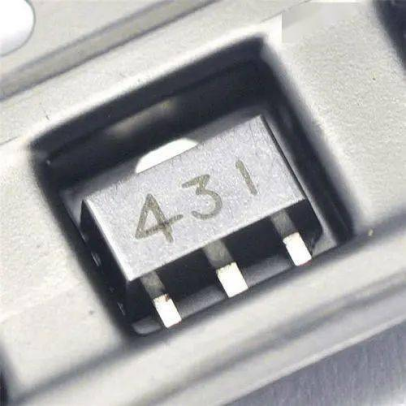

3.可調式精細并聯穩壓器：例如TL431，可廣泛用于精細開關電源適配器、充電器中，還能構成電壓比較器、電源電壓監視器、延時電路、精細恒流源等。

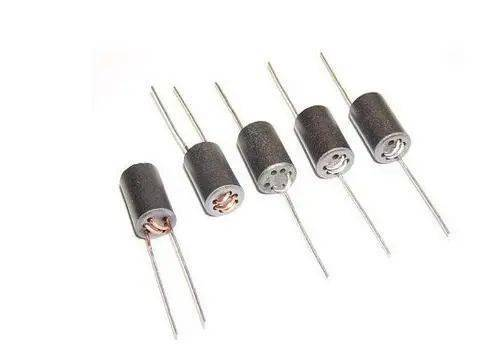

4.磁珠：有管狀、片狀磁珠及磁珠陣列，能仰制開關電源適配器、充電器的開關噪聲和尖峰攪擾。有管狀、片狀磁珠及磁珠陣列，能仰制開關電源適配器、充電器的開關噪聲和尖峰攪擾。
